Уравнительные платформы DoorHan в Саратове

Подберём платформу под погрузочную зону, транспорт и рабочие нагрузки.

Архитектурная визуализация: Уравнительные платформы Архитектурная визуализация
Перегрузочное оборудованиеУдобная стыковка
склада и транспорта
ИНДИВИДУАЛЬНЫЙ ПОДБОР

Подберём решение
для вашего объекта

Укажите размеры — уточним условия установки и комплектацию.

Стоимость уточним по вашей комплектации
Смотреть
галерею продукции
Подбор изделия
По размерам
Комплектация
Под объект

Уравнительные платформы: фотографии

Открыть оригинал
Описание и размеры
Дизайн
Базовая комплектация
Дополнительная комплектация
Зона применения

Уравнительные платформы

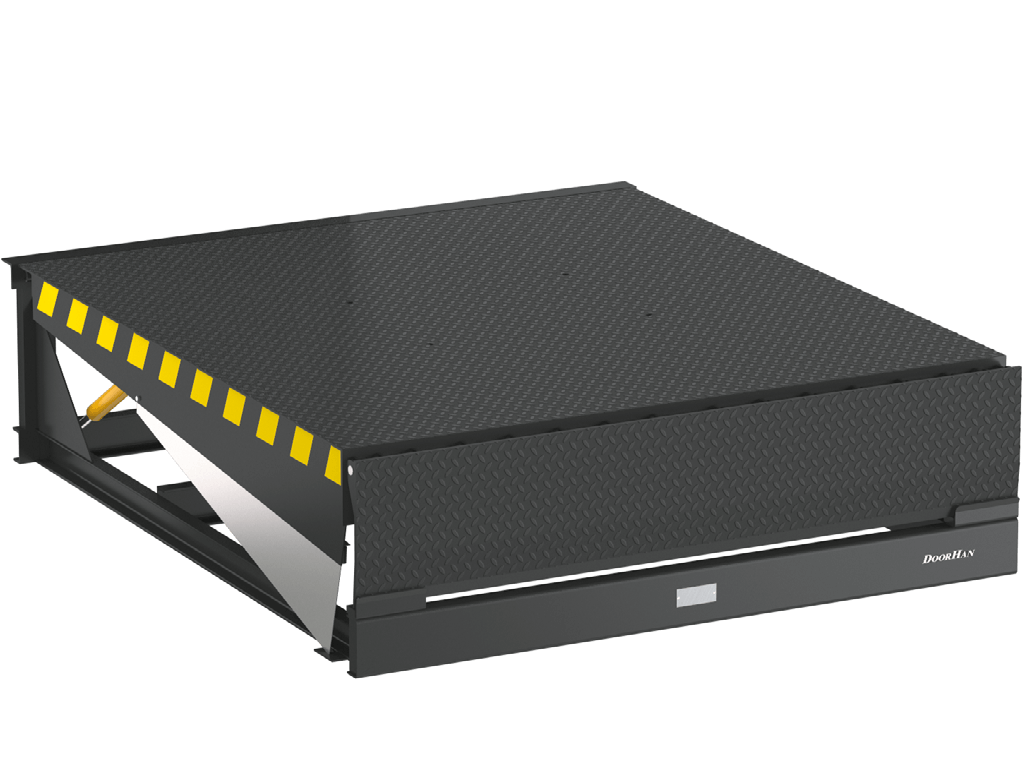

Электрогидравлическая платформа с поворотной аппарелью серии DLHH является стандартным устройством для оборудования перегрузочных доков. При активации платформа поднимается, и аппарель, поворачиваясь, открывается. Далее платформа опускается, пока не достигнет пола кузова автомобиля. По окончании работ платформа возвращается в исходное положение.

Таблица размеров
Параметр Показатель
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм 2 500 / 3 000 / 3 500 / 4 000 / 4 500
Длина платформы с допустимой нагрузкой 10 000 кг (100 кН)*, мм 2 500 / 3 000
Ширина уравнительной платформы, мм 1 800 / 2 000 / 2 200
Рабочий диапазон в зависимости от длины платформы, мм | Длина платформы | Вверх | Вниз | 7°
| 2 500 | 655 | 310 | 260
| 3 000 | 710 | 305 | 320
| 3 500 | 775 | 300 | 380
| 4 000 | 835 | 295 | 440
| 4 500 | 895 | 290 | 500

Тип поверхности


Чечевичное рифление уравнительной платформы
Чечевичное рифление

Цвет


Глубокий черный (RAL 9005)
Синий (RAL 5005)

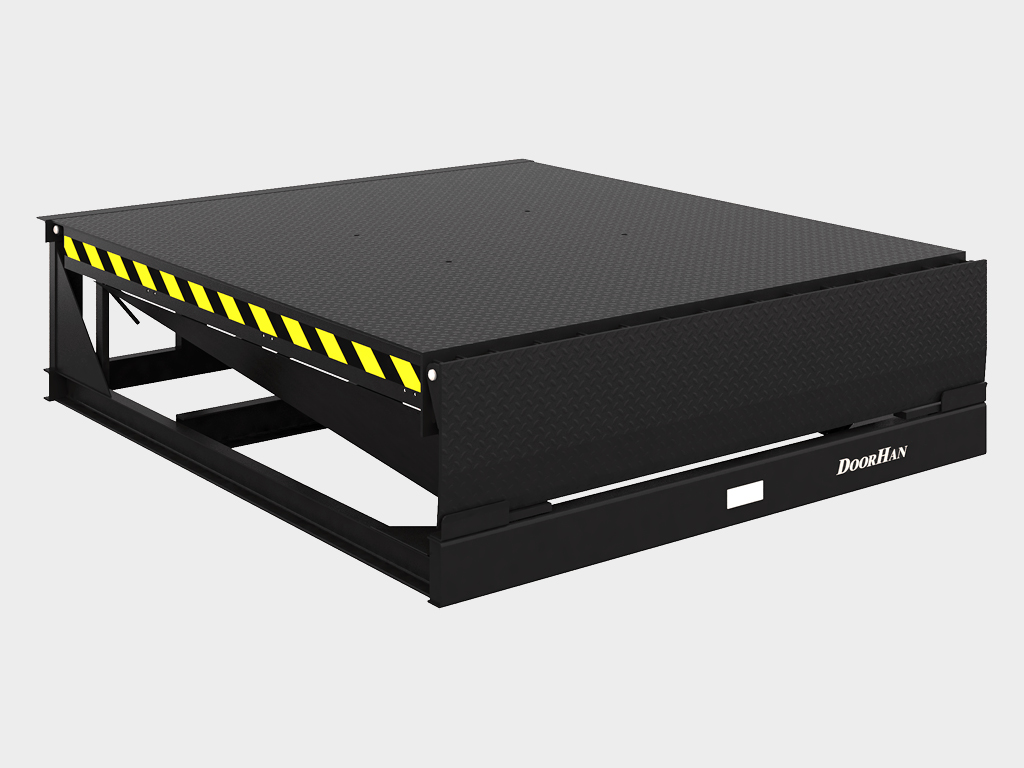

Уравнительная платформа DoorHan
Уравнительная платформа

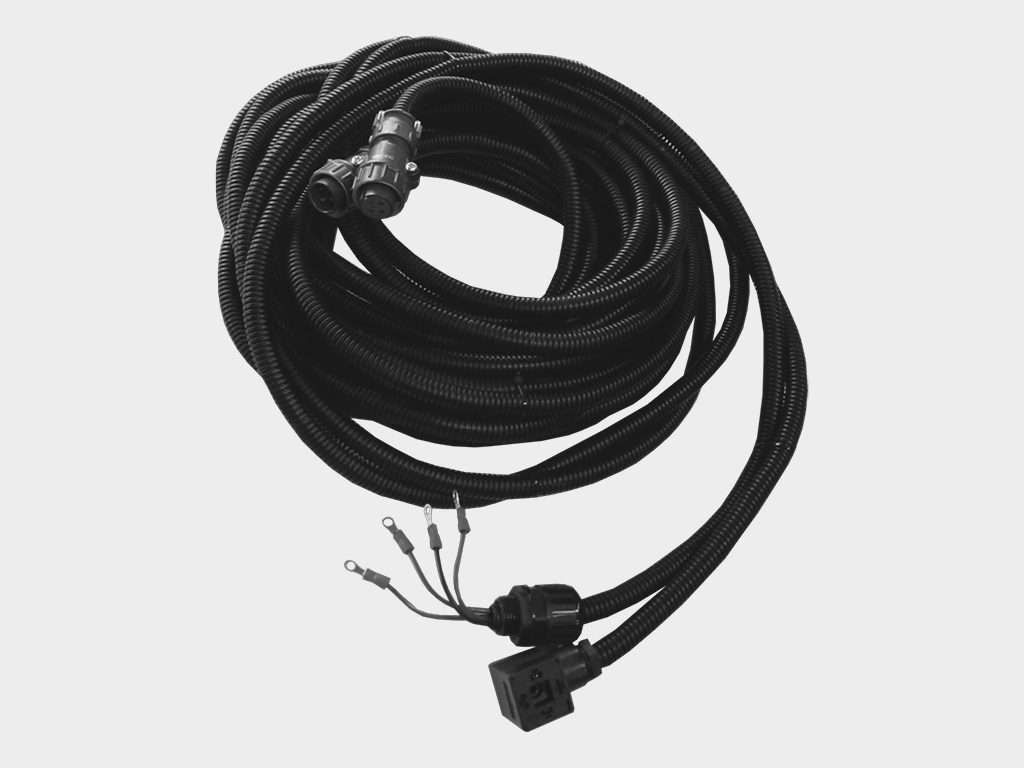

Кабель для блока управления уравнительной платформы
Соединение для блока управления
Боковой уплотнитель уравнительной платформы
Уплотнитель боковой

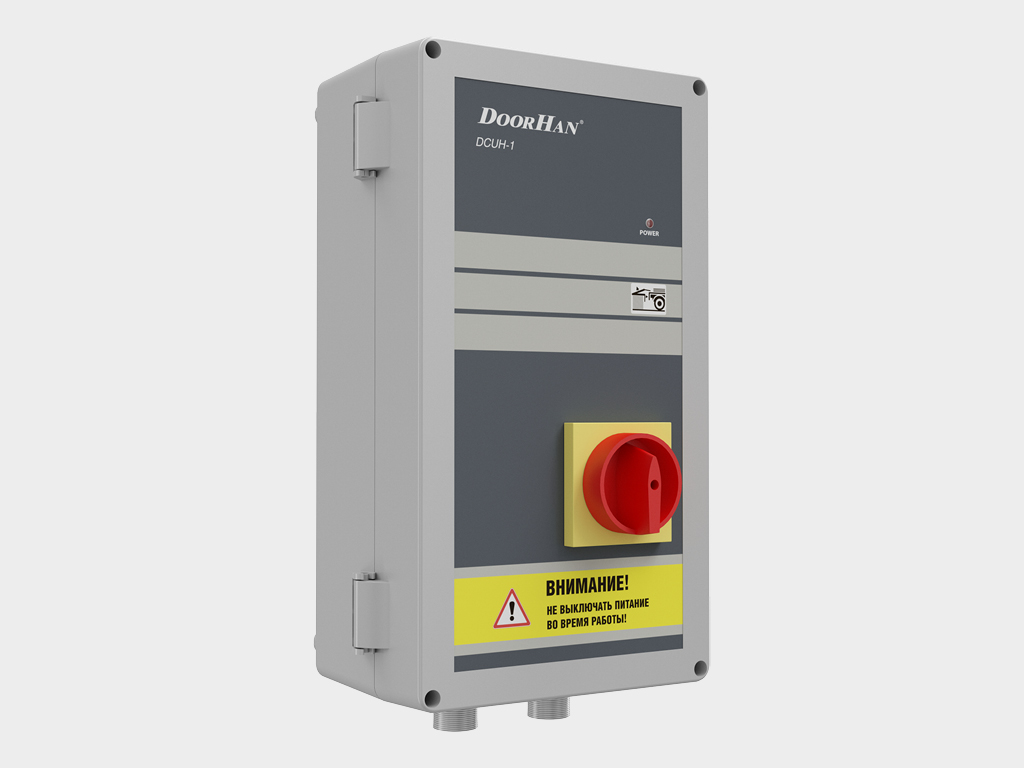

Блок управления DCUH-1
Блок управления DCUH-1 — базовый. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Возврат в парковочное положение — по удержанию кнопки. Блокировка платформы при закрытых воротах
Блок управления DCUH-2 (DoorHan)
Блок управления DCUH-2 — с расширенными функциями. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение — по однократному нажатию кнопки AUTO. Блокировка платформы при закрытых воротах. Возможность подключения внешнего/внутреннего светофора. Освещение платформы. Индикатор необходимости технического обслуживания. Цифровой дисплей

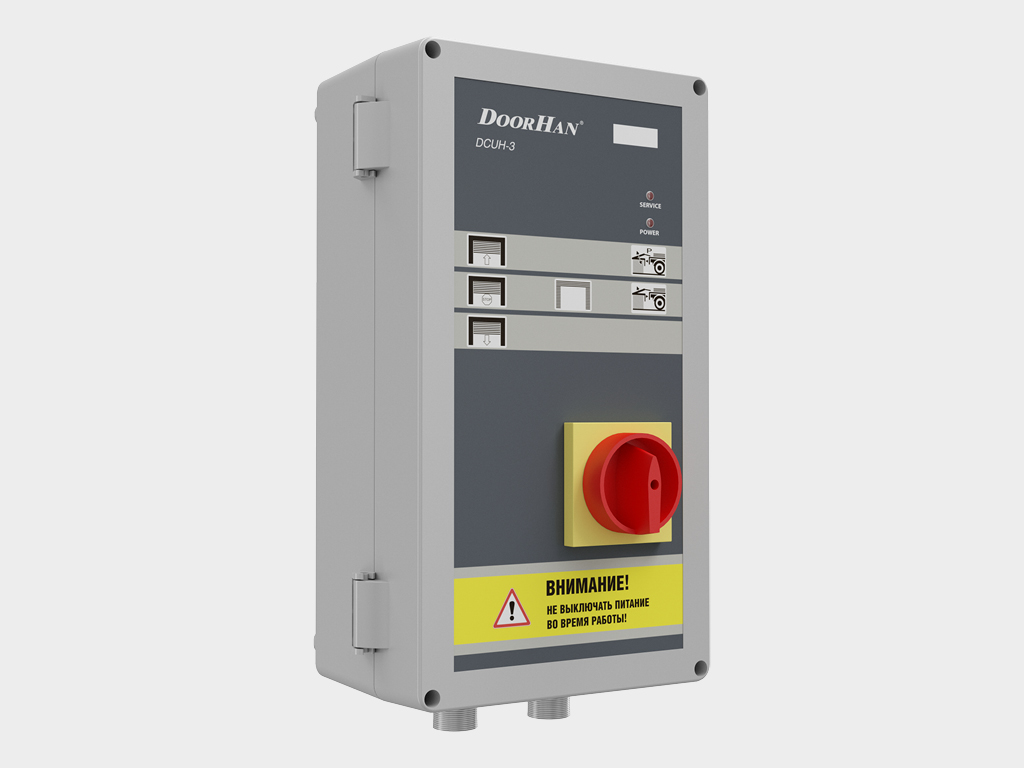

Блок управления DCUH-3 (DoorHan)
Блок управления DCUH-3 — комплексное устройство для управления элементами перегрузочного дока. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение — по однократному нажатию кнопки AUTO. Блокировка платформы при закрытых воротах. Возможность подключения внешнего/внутреннего светофора. Освещение платформы. Индикатор необходимости технического обслуживания. Цифровой дисплей. Управление приводом ворот. Управление надувным герметизатором.

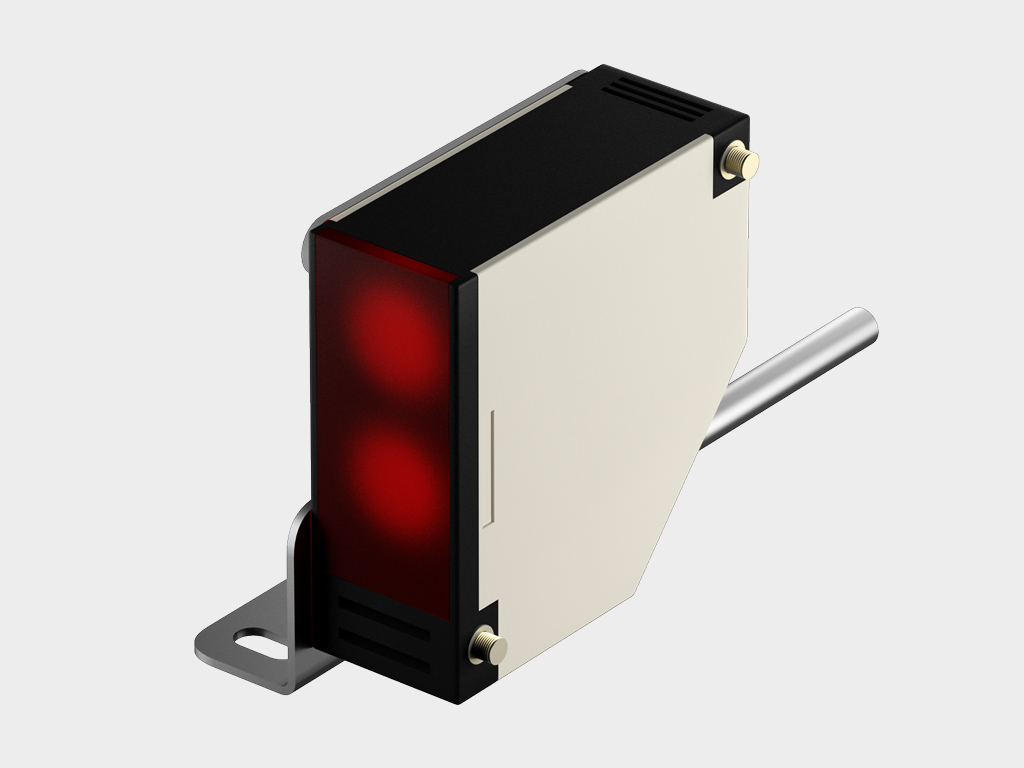

Сенсор фотоэлектрический блокировки уравнительной платформы
Сенсор фотоэлектрический предназначен для взаимной блокировки платформы и секционных ворот. При закрытых воротах датчик блокирует управление платформой, чтобы избежать повреждения ворот.

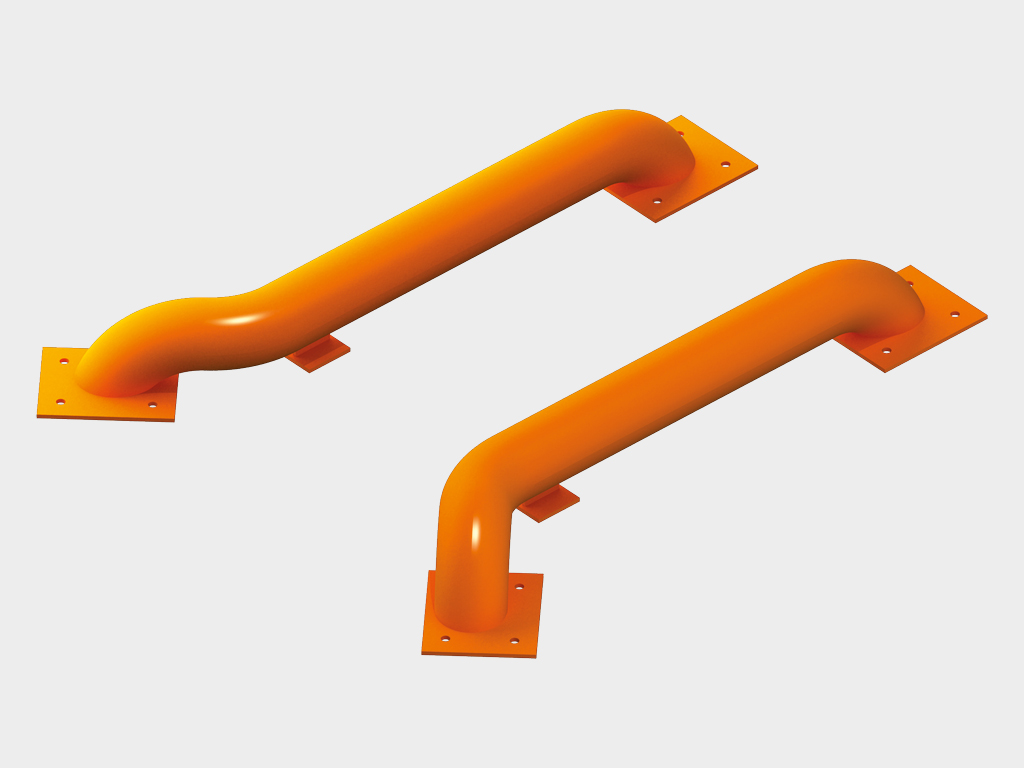

Направляющие для колес (DoorHan)
Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке, а также предотвращения повреждения герметизаторов и стен здания. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Направляющие устанавливаются на площадке перед доком двумя способами — на анкерных болтах и с помощью бетонирования

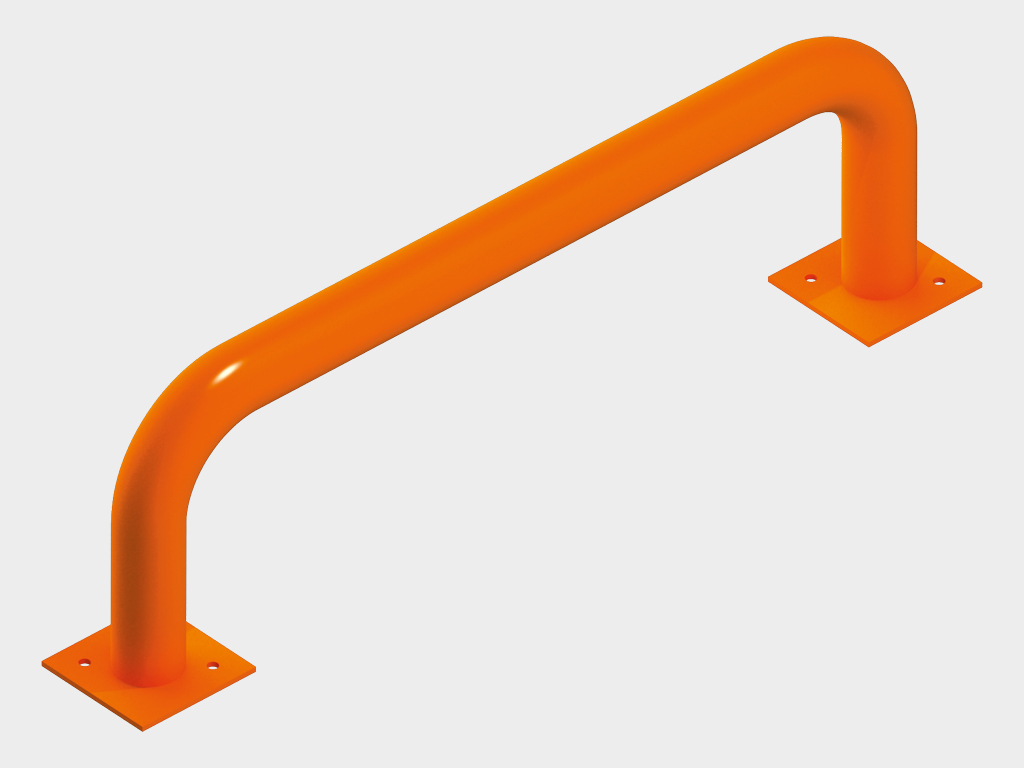

Ограждение из круглой трубы
Ограждения устанавливаются внутри здания и предназначены для предотвращения повреждения стен здания автопогрузчиком, обеспечивая правильное и безопасное его движение по складскому помещению и при подъезде к доку. Ограждения представляют собой круглые трубы диаметром 100–159 мм, они также могут иметь произвольную форму и выполняются по эскизам заказчика.

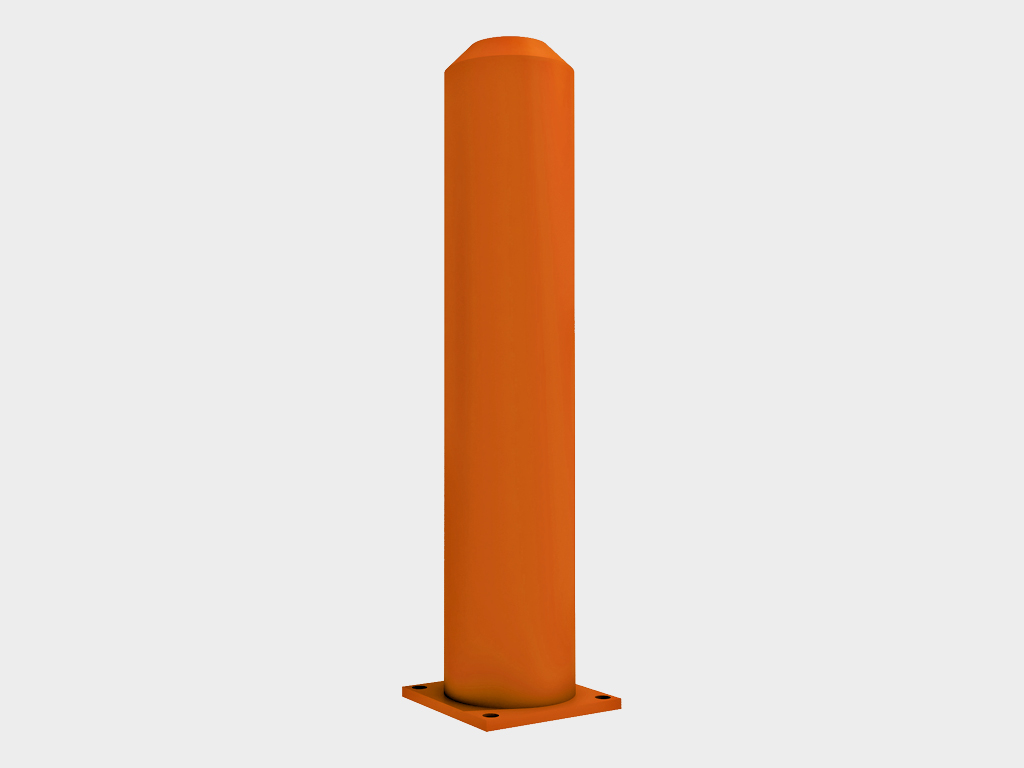

Столб отбойный
Столбики отбойные предназначены для предотвращения повреждений угловых стоек ворот при наезде автопогрузчика, устанавливаются перед ними внутри помещения. Диаметр отбойного столбика — от 100 до 159 мм.

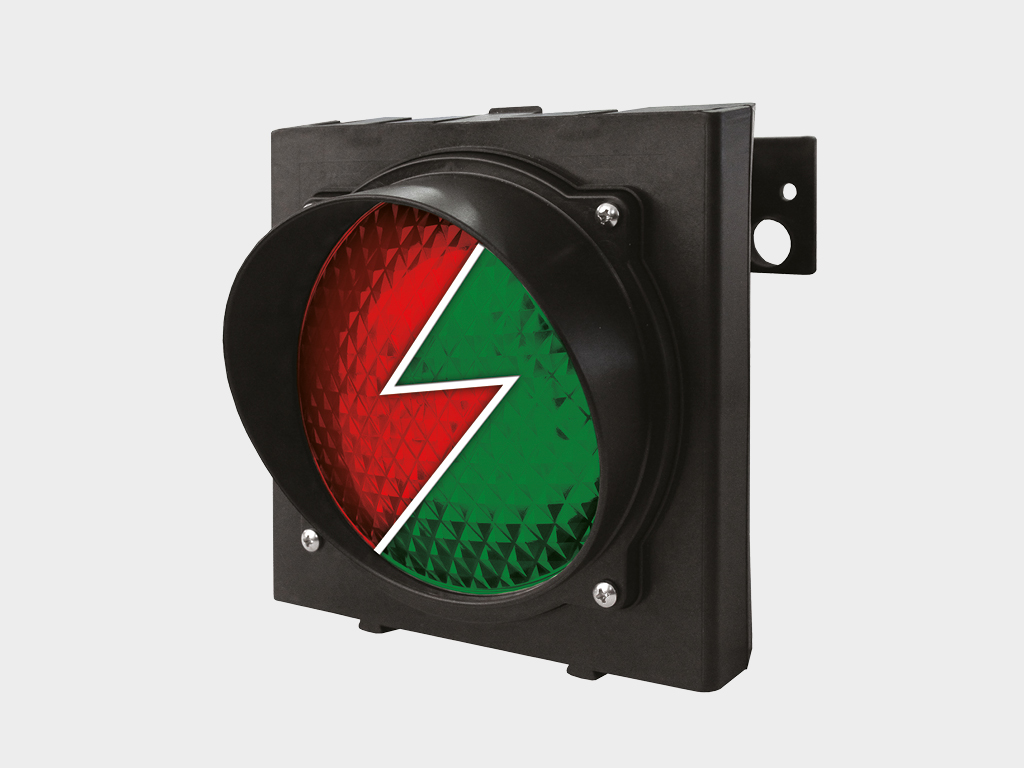

Светофор TrafficLight-LED
Светофор TrafficLight-LED предназначен для обеспечения безопасного движения грузового автомобиля и погрузчика в момент подъезда/отъезда и процесса погрузки. Может быть подключен к блокам управления серий DCUH-2, DCUH-3.

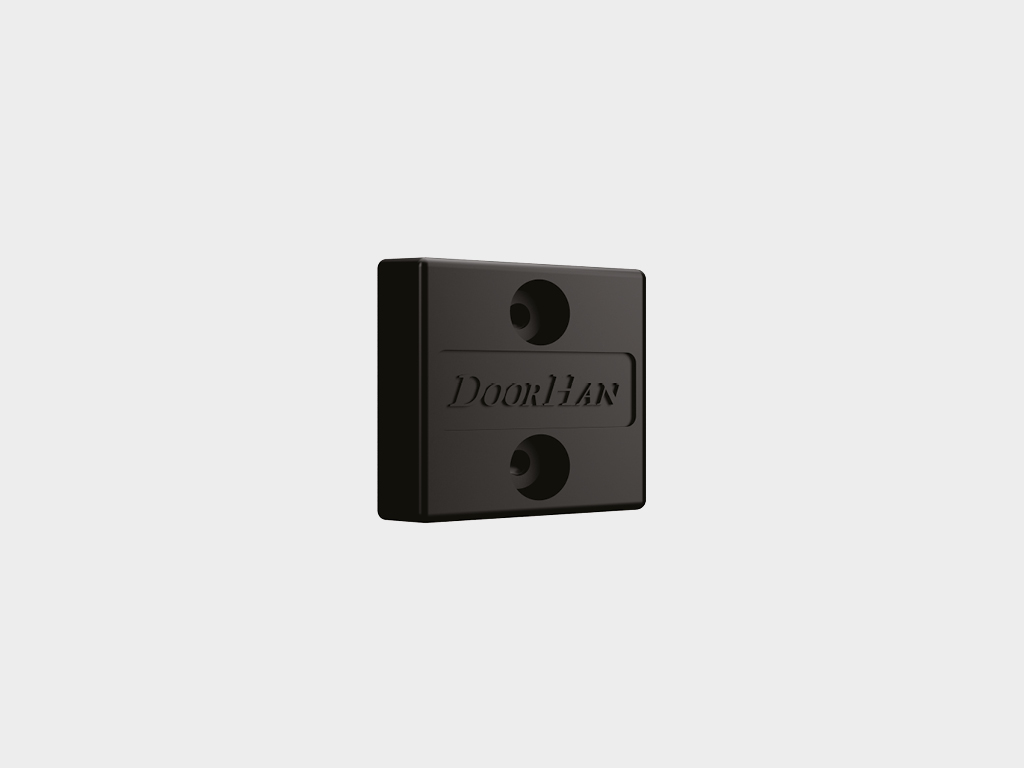

Бампер резиновый 250 × 250 × 100 мм.
Артикул «BR250x250x100». Базовый бампер резиновый 250 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
Бампер резиновый 450 × 250 × 100 мм
Артикул «BR450x250x100». Базовый бампер резиновый 450 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

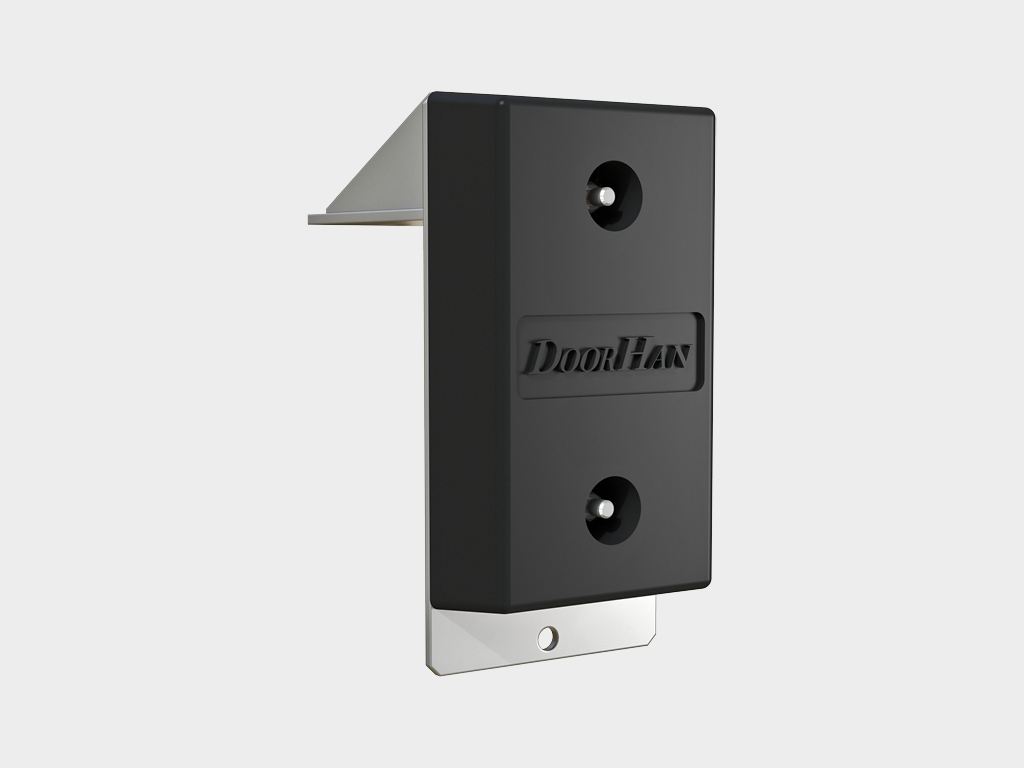

Бампер резиновый консольного типа
Артикул «BRC510х250х330». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 510 × 250 × 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».

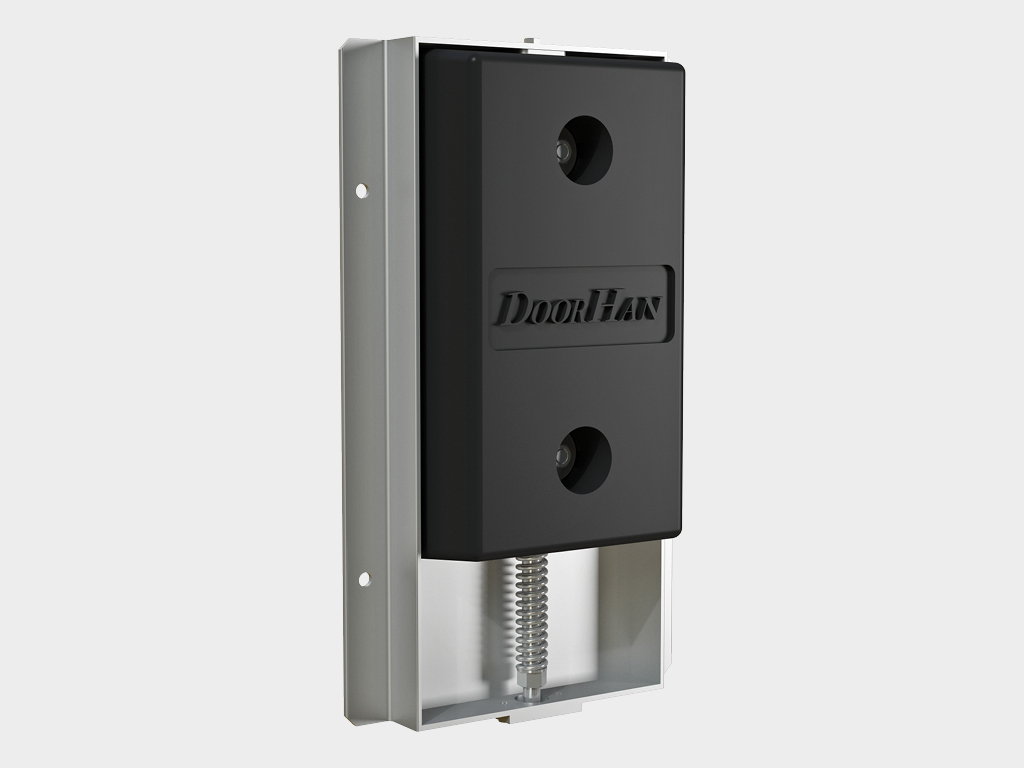

Бампер резиновый подвижный BRM600х364х110
Артикул «BRM600х364х110». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 600 × 364 × 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».

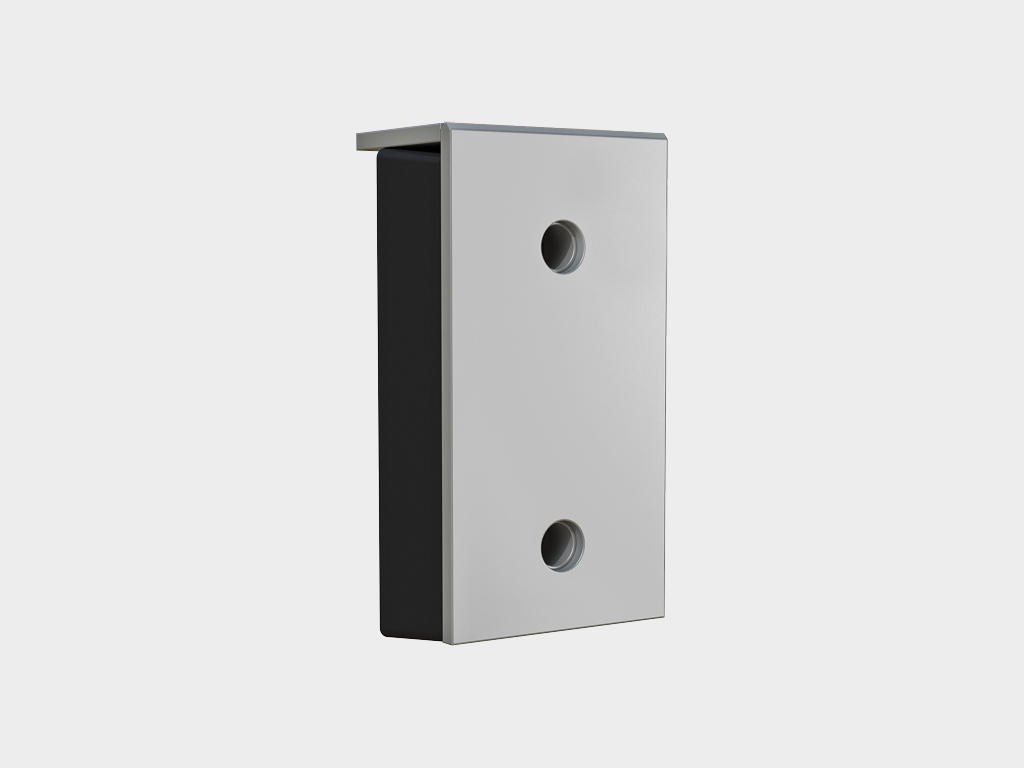

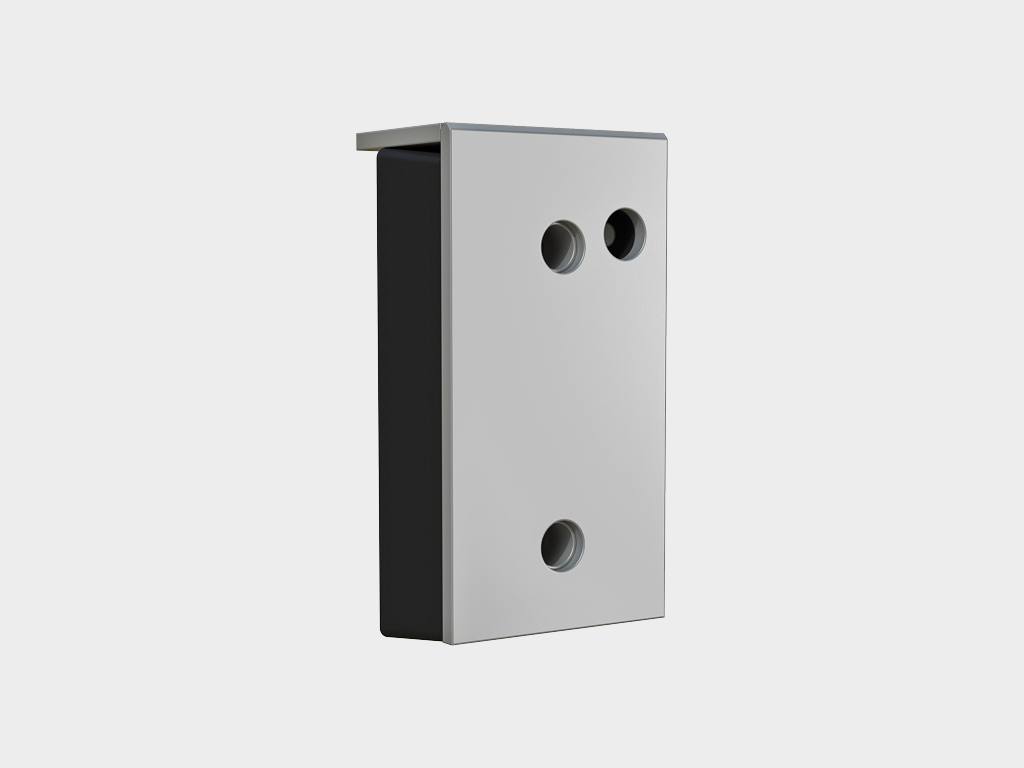

Бампер со стальной пластиной 16 мм.
Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Установочные размеры смотрите в разделе «Чертежи».
Стальной бампер с датчиком парковки
Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной и датчика парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».

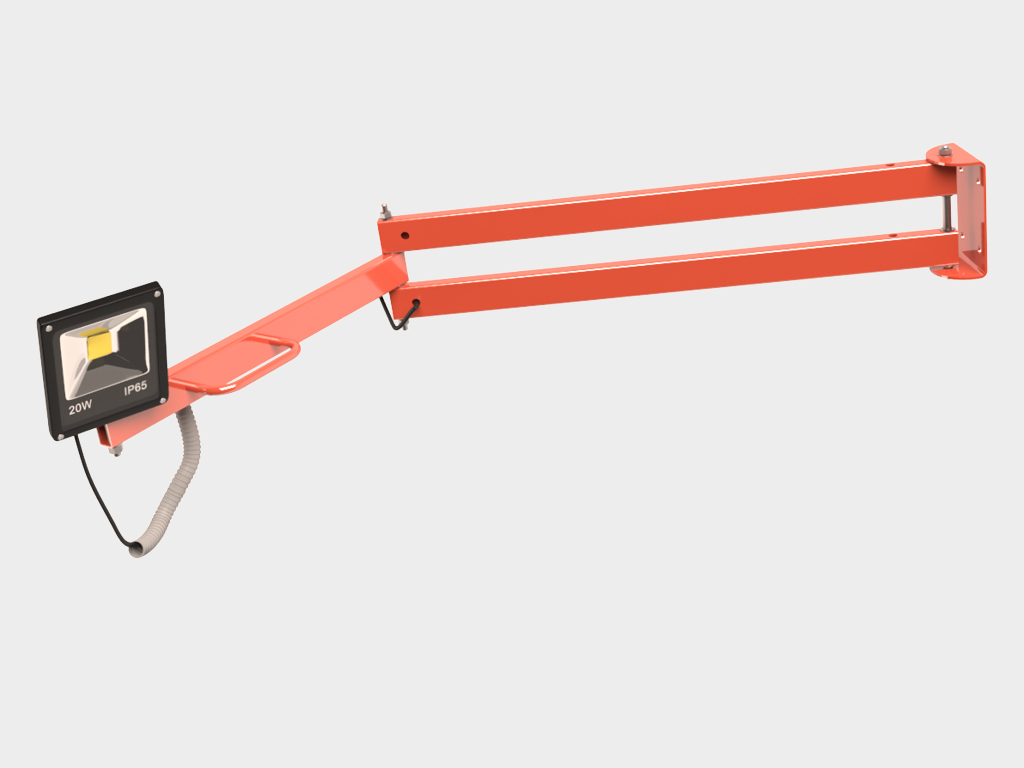

Светодиодный светильник с кронштейном для освещения дока
Светодиодный светильник с кронштейном для освещения дока.

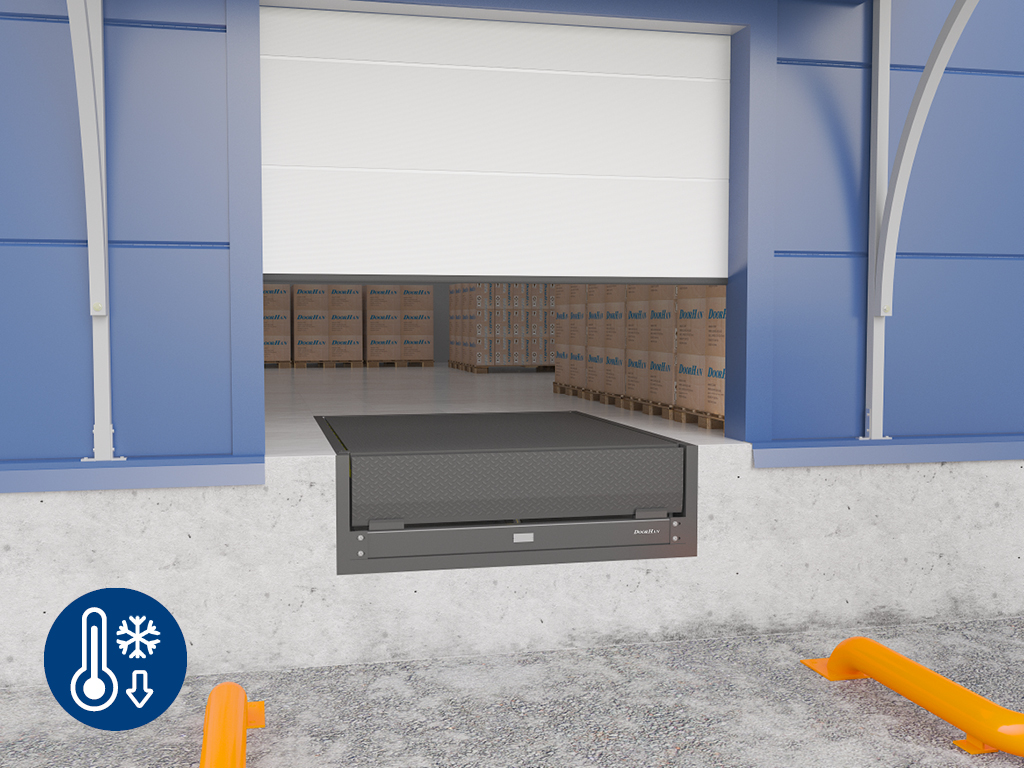

Зимний пакет для уравнительной платформы
«Зимний пакет» включает в себя гидростанцию с подогревом. Позволяет использовать платформу при температурах до -30 °С.
Шторка под доклевеллер под гидроборт
Шторка для ниши под гидроборт.

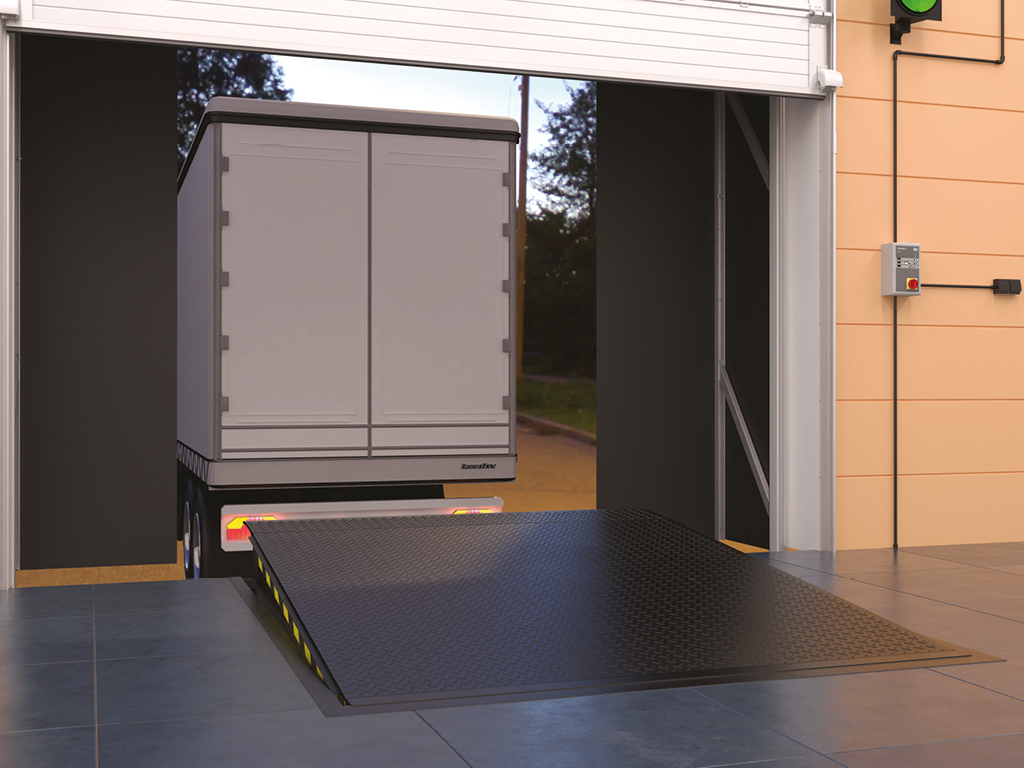

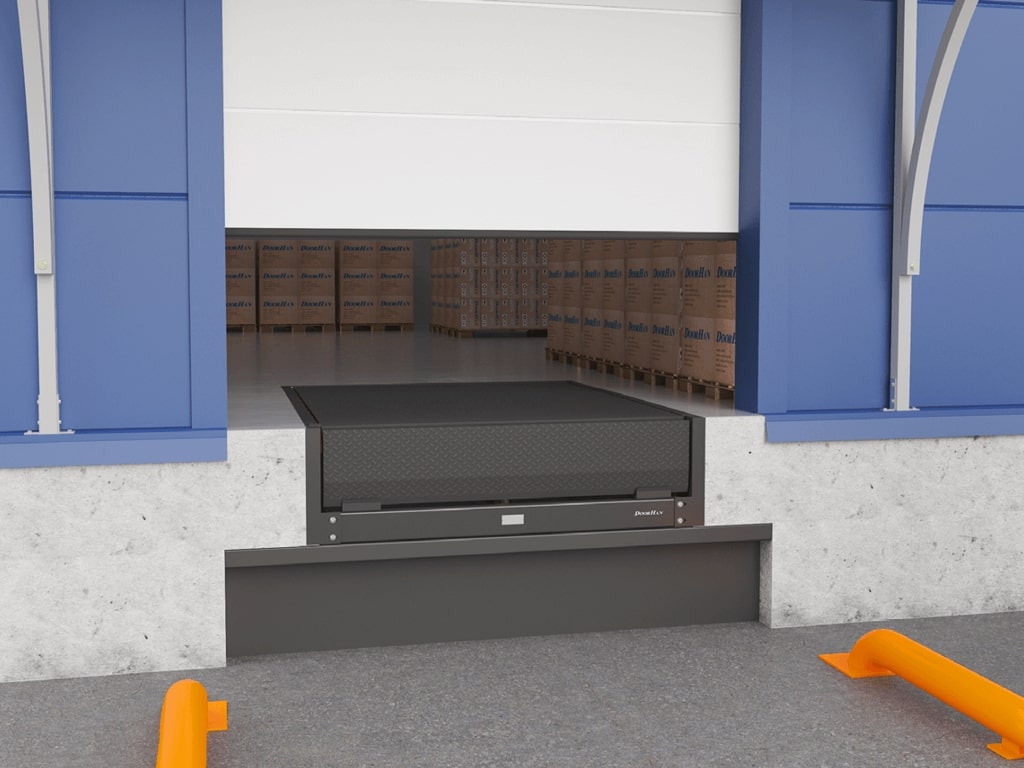

Уравнительная платформа в складские комплексы
Складские комплексы, транспортно-перегрузочные узлы, логистические центры

Преимущества

  • Соединение с кузовом

    Аппарель опускается на пол автомобиля и создаёт переход для погрузки.

  • Гидравлический подъём

    Электрогидравлический привод поднимает платформу.

  • Блокировка у ворот

    Управление платформой блокируется при закрытых воротах.

  • Высокая грузоподъёмность

    доступны исполнения на 6 и 10 тонн.

  • Размер под док

    Габариты платформы подбираются под погрузочное место.

  • Рифлёная поверхность

    Рифление рабочей поверхности помогает уменьшить скольжение.

Фотографии

Видео

Международный концерн DoorHan.

Таблица цен

Цены за изделие в базовой комплектации в Саратове, без монтажа и доставки. Дополнительную комплектацию рассчитаем отдельно.

Платформа уравнительная механическая

Габаритные размеры, мм. Нажмите на цену, чтобы перейти к товару.
Длина, ммШирина, мм
18002000
2500483 863 ₽502 970 ₽

Товары

Механическая

Платформа уравнительная механическая DoorHan

MODL 2500 × 1800 мм

Артикул: MODL2518E

Длина
2500 мм
Ширина
1800 мм
Монтаж
Встроенный
Описание

Платф. уравн. механич. встроенного типа 2500х1800

483 863 ₽

Платформа уравнительная механическая DoorHan

MODL 2500 × 2000 мм

Артикул: MODL2520E

Длина
2500 мм
Ширина
2000 мм
Монтаж
Встроенный
Описание

Платф. уравн. механич. встроенного типа 2500х2000

502 970 ₽
